Пароперегреватель для котловООО "Асбестовский котельно-машиностроительный завод" производит пароперегреватели для котлов различной конфигурации.

Пароперегреватель предназначен для перегрева поступающего в него насыщенного пара до заданной температуры. Он является одним из наиболее ответственных элементов установки, так как температура пара здесь достигает наибольших значений и размещается он в зоне высоких температур.

По виду тепловосприятия различают:

  • Конвективные пароперегреватели, располагаемые в конвективном газоходе и получающие теплоту конвекцией
  • Радиационные пароперегреватели, устанавливаемые на стенах топочной камеры и получающие теплоту радиацией.
  • Ширмовые пароперегреватели, распологаемые в верхней части топки и частично в горизонтальном газоходе между радиационными и конвективными поверхностями нагрева.

Конвективные пароперегреватели выполняют из стальных труб внутренним диаметром 20-30 мм. В промежуточных пароперегревателях внутренний диаметр достигает 50 мм.

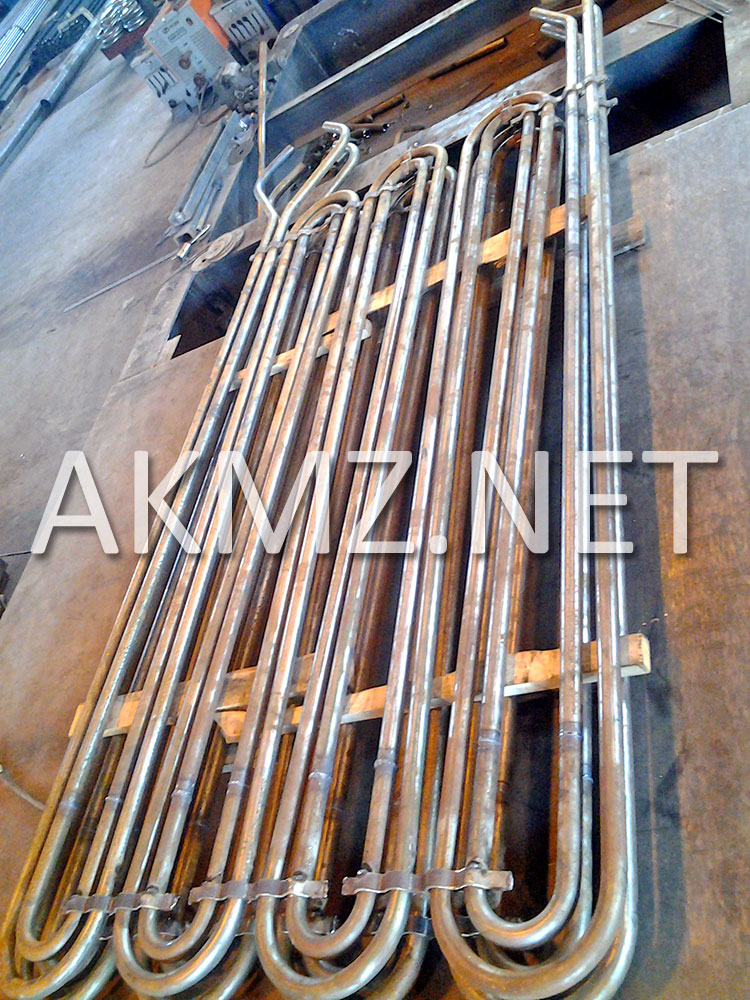

Пароперегреватель котла БКЗ-75-3

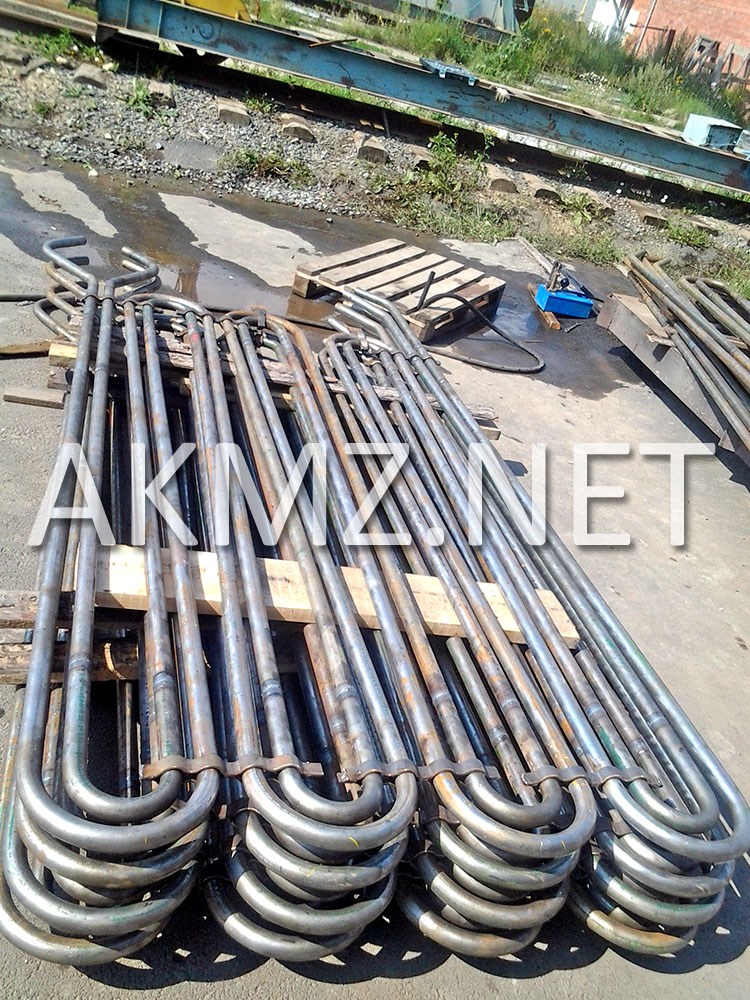

Пароперегреватель котла БКЗ-75-39

Пароперегреватель, состоящий только из конвективных ступеней, обычно устанавливают в котлоагрегатах среднего и низкого давления при температуре перегретого пара не выше 440-510 °С. В котлоагрегатах высокого давления со значительным перегревом пара применяют комбинированные пароперегреватели, включающие конвективную, ширмовую, а иногда и радиационную части. Котлоагрегаты тепловых электростанций обязательно снабжают пароперегревателями, так как повышение температуры пара повышает термический кпд паросиловой установки. При давлении пара в 14 Мнм2 (140 кгс/см2) и выше обычно, кроме основных (первичных) пароперегревателей, устанавливают вторичные (промежуточные), в которых перегревается пар, частично отработавший в турбине.

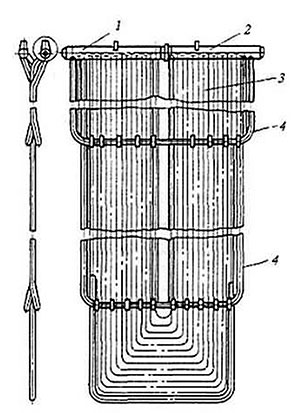

Ширмовые пароперегреватели состоят из укрепленных параллельно стальных труб с внутренним диаметром 20-60 мм, присоединённых непосредственно к барабану котла или к входному, выходному, а иногда к промежуточному коллектору (камере). По направлению движения пара относительно дымовых газов различают пароперегреватель с параллельным током, противотоком и смешанным током.

Обычно для пароперегревателей применяются гладкие трубы. Они технологичны и дешевле ребристых. Гладкие трубы меньше подвержины наружным отложениям и легче подвергаются очистке. Недостаток гладкотрубные поверхности при умеренных скоростях газового потока нагрева лимитируются наружным теплообменом. Мы можем предложить пароперегреватели с применением оребренных труб.
