Аппарат воздушного охлаждения БМ

Аппарат воздушного охлаждения БМАппарат воздушного охлаждения БМ (блочно-модульного типа) предназначен для охлаждения и конденсации парообразных, газообразных и жидких сред в производствах нефтеперерабатывающей, нефтехимической и смежных отраслей промышленности.

Технические характеристики:

  • Коэффициент оребрения труб: 9; 14,6; 20
  • Условное давление, МПа (кгс/см2): 0,6 (6); 1,6 (16); 2,5 (25); 4,0 (40); 6,3 (63)
  • Количество рядов труб в секции: 4; 6; 8
  • Длина труб, м: 4; 8; 12
  • Площадь поверхности теплообмена, наружная/внутренняя, м2: 605-6896/51-281
  • Диаметр колеса вентилятора, мм: 2500
  • Электродвигатель: ГАЦ-25-4М2
  • Мощность электродвигателя, кВт: 13; 15
  • Частота вращения электродвигателя, об./мин.: 500
  • Материальное исполнение: Б1, БЗ, Б2.1, Б3.1, Б4, Б5.1

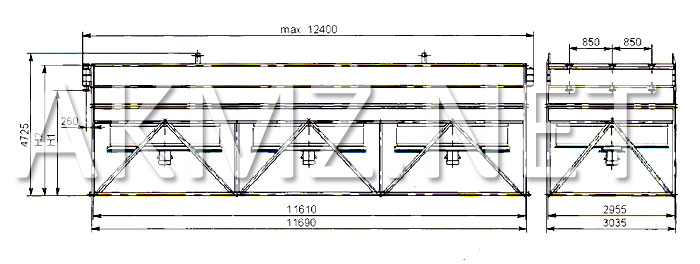

Присоединительные размеры секций аппарата БМ:

Число рядов труб Число рядов труб Число ходов по трубам Условный проход Ду, мм Основные присоедини­тельные размеры штуцеров аппарата, мм при условном давлении, МПа
0,6 (6)
1,6 (16)
2,5 (25) 4,0 (40) 6,3 (63)
H1±5 H2±5 H1±5 H2±5 H1±5 H2±5 H1±5 H2±5 H1±5 H2±5
9
4 2
125
3301
3900
3297
3903
3289 3911 3285 3915 3249 3968
9
4 4
100
3308
3893
3308
3893
3296 3905 3285 3915 3267 3934
9
6 2
150
3301
4000
3301
4000
3286 4015 3286 4032 4032 4073
9
6 6
100
3308
3993
3304
3997
3296 4005 3285 4016 4016 4083
9
8 -
-
-
-
-
-
- - - - - -
14,6; 20
4 2
125
3305
3920
3301
3924
3293 3932 3289 3936 3253 3983
14,6; 20 4 4
80
3312
3913
3308
3917
3303 3922 3299 3926 3276 3949
14,6; 20 6 2
150
3305
4031
3305
4031
3290 4046 3286 4060 3243 4103
14,6; 20 6 6
80
3312
4024
3308
4028
3303 4033 3299 40374 3276 4060
14,6; 20 8 -
-
-
-
-
-
- - - - - -

Вся выпускаемая продукция соответствует государственным стандартам и техническим условиям.

Уточнить условия производства аппарата воздушного охлаждения блочно-модульного типа БМ, а так же сформировать заказ Вы можете, обратившись к специалистам нашей компании.
