Котлы ТП-100, ТП-170, ТП-230, ТП-87 и ТП-35

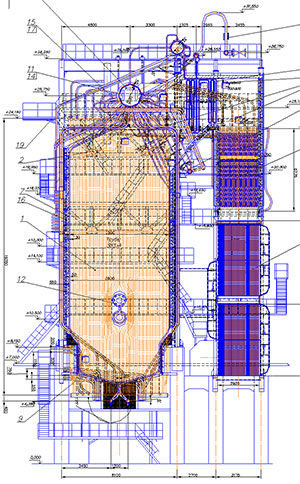

Внешний вид котла ТП-35УЗавод ООО "АКМЗ" производит котлы ТП следующих модификаций: ТП-35, ТП-87, ТП-100, ТП-170 и ТП-230.

В качестве топлива для котлов ТП может быть использован не только газ, но и уголь.

Котел ТП-170 предназначен для получения пара высокого давления при сжигании природного газа или мазута и рассчитан на следующие параметры пара: Т п/п – 510о С, Р п/п - 100 ати, Q -170 т/ч. Котел  имеет П-образную компоновку. Котел двухбарабанный, вертикально-водотрубный, радиационный с естественной циркуляцией и с предвключенным разделительным барабаном. Котел ТП-170 состоит из топочной камеры, являющейся восходящим газоходом и опускной конвективной шахты, разделенной на два газохода.

Технические характеристики котла ТП-170:

  • Производительность котла (номинальная), т/час - 179
  • Температура перегретого пара, °C - 510
  • Расчетный КПД, мазут/газ, % - 92,5/92,9

Котел ТП-80 работает на природном газе, а в качестве резервного топлива используется мазут.

Технические характеристики котла ТП-80:

  • Паропроизводительность, т/час - 420
  • Рабочее давление пара (избыточное), МПа - 14
  • Температура пара, °C - 540

Паровой котел ТП-87М с жидким шлакоудалением предназначен для сжигания кузнецких тощих углей и для замены отработавших ресурс котлов ТП-80, ТП-87.

Котел является газоплотным с уравновешенной тягой и естественной циркуляцией. Компоновка поверхностей нагрева котла ТП-87М - П-образная.

Газоплотность топки и газоходов обеспечивается за счет двухсторонней автоматической приварки к трубам полосы 6х20.

Для подавления окислов азота предусмотрено ступенчатое сжигание топлива с подачей природного газа во второй ярус 8-ми пылегазовых горелок, расположенных на фронтовой и задней стенах топки. Восстановление окислов азота производится за счет организации восстановительной зоны выше указанных горелок.

Регулирование температуры перегретого пара осуществляется впрыском собственного конденсата и питательной воды в пароохладители из 3-х ступеней.

Трубчатый воздухоподогреватель котла ТП-87М выполнен в виде двух ступеней, компонуется в рассечку с водяным экономайзером.

Процессы питания котла, горения и регулирования температуры перегрева пара полностью автоматизированы.

  • КПД котла ТП-87М, газ/уголь, % - 94/92

Комплектующие для котлов ТП:

  • Радиационные поверхности нагрева, воспринимающие тепло от газов за счет излучения
  • Конвективные поверхности нагрева
  • Топочные камеры
  • Топочные экраны, которые обеспечивают охлаждение стенок труб
  • Горелки для котла
  • Экономайзер для котлов ТП
  • Ширмовый пароперегреватель ТП, располагаемый в верхней части топки

Так же завод АКМЗ производит змеевик котла ТП, ширмы котла ТП, зоны максимальной теплоемкости и переходные зоны.

Удобные подъездные Ж/Д пути и развязки, а так же большая производственная территория завода обеспечивают возможность быстрой и качественной сборки котла П-52 из отдельных произведенных элементов, с последующей погрузкой в Ж/Д вагоны и отправкой заказчику.
