Аппарат воздушного охлаждения АВМ

  • Печать

Аппарат воздушного охлаждения АВМАппарат воздушного охлаждения АВМ предназначен для конденсации и охлаждения парообразных, газообразных и жидких сред в различных производствах. Аппарат состоит из одной секции, собранной из биметаллических труб, обдуваемых потоком воздуха, который нагнетается осевыми вентиляторами. Климатическое исполнение аппаратов УХЛ и Т. Отдельно, в виде запасных частей, изготавливаются и поставляются секции с крышками и крепёжными деталями и трубные пучки без крышек и крепежа.

Технические характеристики:

  • Коэффициент оребрения труб: 9; 14,6; 20
  • Условное давление, МПа (кгс/см2): 0,6 (6); 1,6 (16); 2,5 (25); 4,0 (40); 6,3 (63); 8,5(85); 10,0(100)
  • Количество теплообменных секций: 6
  • Количество рядов труб в секции: 4; 6; 8
  • Длина труб, м: 1,5; 3
  • Площадь поверхности теплообмена, м2: 105-775
  • Диаметр колеса вентилятора, мм: 800
  • Электродвигатель: AMM100S4
  • Мощность электродвигателя, кВт: 3
  • Количество электродвигателей: 1; 2
  • Маткриал: углеродистая сталь, нержавеющая сталь, латунь

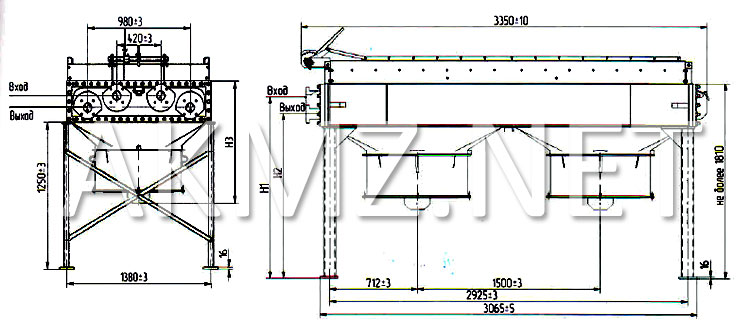

Присоединительные размеры секций аппарата АВМ-Г, АВМ-В:

Число рядов труб Число ходов по трубам Условный проход Ду, мм Основные присоедини­тельные размеры штуцеров аппарата, мм при Ф=9 Основные присоедини­тельные размеры штуцеров аппарата, мм при Ф=14,6; 20
Вход Выход H1±5 H2±5 H1±5 H2±5
4 1 150 150 1435 1410 1455 1410
4 2 80 80 1460 1380 1480 1380
4 4 50 50 1475 1365 1495 1365
6 1 200 200 1485 1435 1525 1435
6 2 100 100 1520 1385 1575 1385
6 3 80 80 1545 1375 1585 1375
6 6 50 50 1560 1435 1600 1360
8 1 200 200 1575 1435 1625 1435
8 2 125 125 1575 1395 1665 1395
8 4 80 80 1625 1385 1695 1385
8 8 50 50 1650 1360 1700 1360

Вся выпускаемая продукция соответствует государственным стандартам и техническим условиям.

Уточнить условия производства аппарата воздушного охлаждения АВМ, а так же сформировать заказ Вы можете, обратившись к специалистам нашей компании.
