ООО "Асбестовский котельно-машиностроительный завод" производит теплообменники ТП с плавающей головкой, а так же теплообменники ХП, КП и ТУ.

Данные теплообменные аппараты производятся с различной площадью теплообмена: до от 10 до 1370 м2. Кроме того в зависимости от степени расположения производятся теплообменники как горизонтального (ТНГ), так и вертикального типа (ТНВ).

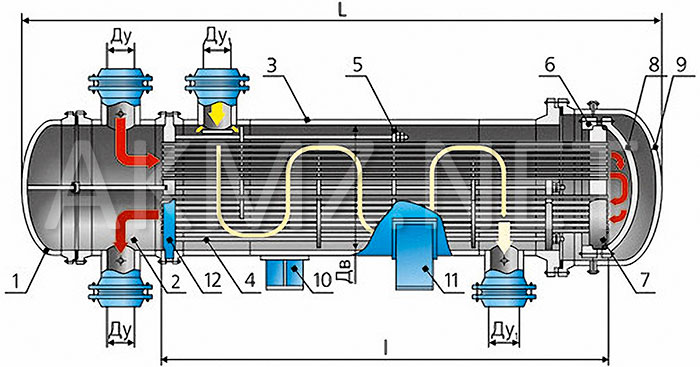

Общий чертеж теплообменника ТП представлен на рисунке:

Чертеж теплообменника ТП, ХП, КП, ТУ

Технические характеристики теплообменника ТП

  • Площадь поверхности теплообмена, м2: 10-915
  • Диаметр кожуха наружный, мм: 325
  • Диаметр кожуха внутренний, мм: 400, 500, 600, 700, 800, 900, 1000, 1200
  • Температура теплообменивающихся сред в кожухе, °С: от -30 до +450
  • Температура теплообменивающихся сред в трубах, °С: от -30 до +450
  • Условное давление в кожухе, МПа:
    Ø 325: 2,5; 4,0
    Ø 400: 2,5; 4,0; 6,3
    Ø 500: 2,5; 4,0; 6,3; 8,0
    Ø 600, 700: 1,6; 2,5; 4,0; 6,3; 8,0
    Ø 800: 1,6; 2,5; 4,0; 6,3; 8,0
    Ø 900, 1000: 1,6; 2,5; 4,0; 6,3
    Ø 1200: 1,6; 2,5; 4,0; 6,3
    Ø трбы 1400: -
  • Условное давление в трубах, МПа:
    Ø 325: 2,5; 4,0
    Ø 400: 2,5; 4,0; 6,3
    Ø 500: 2,5; 4,0; 6,3; 8,0
    Ø 600, 700: 1,6; 2,5; 4,0; 6,3; 8,0
    Ø 800: 1,6; 2,5; 4,0; 6,3; 8,0
    Ø 900, 1000: 1,6; 2,5; 4,0; 6,3
    Ø 1200: 1,6; 2,5; 4,0; 6,3
    Ø 1400: 1,6; 2,5; 4,0; 6,3
  • Длина прямого участка теплообменных труб, мм:
    Ø 325, 400; 500: 3000; 6000
    Ø 600, 700: 6000
    Ø 800, 900, 1000, 1200: 6000; 9000
    Ø 1400: -
  • Наружный Ø и толщина стенки теплообменных труб, мм: 20 х 2; 25 х 2; 25 х 2,5
  • Число ходов по трубам
    Ø 325, 400, 500: 2
    Ø 600, 700 800, 900, 1000: 2; 4
    Ø 1200, 1400: -
  • Схема расположения труб: по вершинам квадратов или равносторонних треугольников

Технические характеристики теплообменника ХП

  • Площадь поверхности теплообмена, м2: 10-915
  • Диаметр кожуха наружный, мм: 325
  • Диаметр кожуха внутренний, мм: 400, 500, 600, 700, 800, 900, 1000, 1200
  • Температура теплообменивающихся сред в кожухе, °С: от -20 до +400
  • Температура теплообменивающихся сред в трубах, °С: от -20 до +60
  • Условное давление в кожухе, МПа:
    Ø 325: 4,0; 6,3
    Ø 400: 4,0; 6,3
    Ø 500: 4,0; 6,3
    Ø 600, 700: 2,5; 4,0; 6,3
    Ø 800: 1,6; 2,5; 4,0; 6,3
    Ø 900, 1000: 1,6; 2,5; 4,0; 6,3
    Ø 1200: 1,6; 2,5; 4,0; 6,3
    Ø трбы 1400: -
  • Условное давление в трубах, МПа: до 1,0
  • Длина прямого участка теплообменных труб, мм:
    Ø 325, 400; 500: 3000; 6000
    Ø 600, 700: 6000
    Ø 800, 900, 1000, 1200: 6000; 9000
    Ø 1400: -
  • Наружный Ø и толщина стенки теплообменных труб, мм: 20 х 2; 25 х 2; 25 х 2,5
  • Число ходов по трубам
    Ø 325, 400, 500: 2
    Ø 600, 700 800, 900, 1000: 2; 4
    Ø 1200, 1400: -
  • Схема расположения труб: по вершинам квадратов или равносторонних треугольников

Технические характеристики теплообменника КП

  • Площадь поверхности теплообмена, м2: 84-610
  • Диаметр кожуха наружный, мм: -
  • Диаметр кожуха внутренний, мм: 600, 700, 800, 900, 1000, 1200
  • Температура теплообменивающихся сред в кожухе, °С: от -20 до +400
  • Температура теплообменивающихся сред в трубах, °С: от -20 до +60
  • Условное давление в кожухе, МПа:
    Ø 600, 700: 1,0; 1,6; 2,5
    Ø 800: 1,0; 1,6; 2,5
    Ø 900, 1000: 1,0; 1,6; 2,5
    Ø 1200: 1,0; 1,6; 2,5
    Ø трбы 1400: -
  • Условное давление в трубах, МПа: до 1,0
  • Длина прямого участка теплообменных труб, мм:
    Ø 325, 400; 500: 3000; 6000
    Ø 600, 700; 800; 900; 1000; 1200: 6000
  • Наружный Ø и толщина стенки теплообменных труб, мм: 20 х 2; 25 х 2; 25 х 2,5
  • Число ходов по трубам
    Ø 325, 400, 500: -
    Ø 600, 700 800, 900, 1000: 2; 4; 6
    Ø 1200, 1400: -
  • Схема расположения труб: по вершинам равносторонних треугольников

Технические характеристики теплообменника ТУ

  • Площадь поверхности теплообмена, м2: 12-1370
  • Диаметр кожуха наружный, мм: 325
  • Диаметр кожуха внутренний, мм: 400, 500, 600, 700, 800, 900, 1000, 1200, 1400
  • Температура теплообменивающихся сред в кожухе, °С: от -30 до +450
  • Температура теплообменивающихся сред в трубах, °С: от -30 до +450
  • Условное давление в кожухе, МПа:
    Ø 325: 2,5; 4,0
    Ø 400: 2,5; 4,0; 6,3
    Ø 500: 2,5; 4,0; 6,3
    Ø 600, 700: 1,6; 2,5; 4,0; 6,3
    Ø 800: 1,6; 2,5; 4,0; 6,3
    Ø 900, 1000: 1,6; 2,5; 4,0
    Ø 1200: 1,6; 2,5
    Ø трбы 1400: -
  • Условное давление в трубах, МПа:
    Ø 325: 2,5; 4,0
    Ø 400: 2,5; 4,0; 6,3
    Ø 500: 2,5; 4,0; 6,3
    Ø 600, 700: 1,6; 2,5; 4,0; 6,3
    Ø 800: 1,6; 2,5; 4,0; 6,3
    Ø 900, 1000: 1,6; 2,5; 4,0
    Ø 1200: 1,6; 2,5
    Ø 1400: 1,6; 2,5
  • Длина прямого участка теплообменных труб, мм:
    Ø 325, 400; 500: 3000; 6000
    Ø 600, 700: 6000
    Ø 800, 900, 1000, 1200: 6000; 9000
    Ø 1400: 6000; 9000
  • Наружный Ø и толщина стенки теплообменных труб, мм: 20 х 2; 25 х 2; 25 х 2,5
  • Число ходов по трубам: 2
  • Схема расположения труб: по вершинам квадратов или равносторонних треугольников
