Аппарат воздушного охлаждения зигзагообразный 1АВЗ

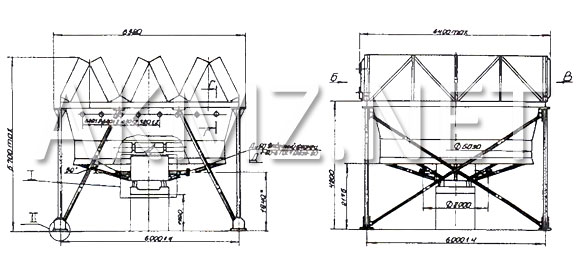

Аппарат воздушного охлаждения зигзагообразный 1АВЗАппарат воздушного охлаждения 1АВЗ предназначен для охлаждения и конденсации парообразных, газообразных и жидких продуктов нефтеперерабатывающей, нефтехимической и смежных отраслей промышленности. Аппарат состоит из шести трубных секций, собранных из биметаллических оребрённых труб. Отличительная особенность аппарата 1АВЗ - расположение трубных секций в форме зигзага под острым углом друг к другу и к горизонтальной опорной площадке. Секции монтируются на металлической конструкции. На отдельной раме размещаются приводы с колесом вентилятора. Колесо вентилятора, вращаясь в полости коллектора, прогоняет воздух через межтрубное пространство секций, охлаждая продукт. Аппарат по требованию заказчика комплектуется жалюзи, САУ или изготавливается с системой рециркуляции нагретого воздуха.

Технические характеристики:

  • Коэффициент оребрения труб: 9; 14,6; 20
  • Условное давление, МПа (кгс/см2): 0,6 (6); 1,6 (16); 2.5 (25); 4,0 (40); 6,3 (63)
  • Количество теплообменных секций: 6
  • Количество рядов труб в секции: 4; 6
  • Длина труб, м: 6
  • Площадь поверхности теплообмена, м2: 2250-6150
  • Диаметр колеса вентилятора, мм: 5000
  • Электродвигатель: ВАС04-37-24, ВАС04-55-24, ВАС04-75-24
  • Мощность электродвигателя, кВт: 37-75
  • Количество электродвигателей: 1
  • Маткриал: углеродистая сталь, нержавеющая сталь, латунь

Присоединительные размеры секций аппаратов 1АВЗ:

Число рядов труб Число ходов по трубам Условный проход Ду, мм Основные присоединительные размеры аппарата
Вход Выход H H1 H2 H3 А1 А2 А3
4 1 150 150 1370 925 440 220 715 1285 1540
4 2 150 150 1370 940 - 220 700 - 1540
4 2а 200 100 1370 805 - 200 860 - 1565
4 4 100 100 1370 1065 - 200 555 - 1565
4 4а 125 80 1370 970 - 190 665 - 1575
4 8 80 80 1370 1140 - 190 465 - 1575
6 1 200 200 1440 970 465 260 760 1240 1440
6 2 200 200 1440 1010 - 260 725 - 1440
6 2а 250 150 1440 870 - 235 860 - 1460
6 4 125 125 1440 1125 - 225 615 - 1475
6 4а 200 100 1440 1025 - 215 705 - 1480
6 8 80 80 1440 1200 - 205 545 - 1490

Аппарат воздушного охлаждения зигзагообразный 2АВЗ-Д

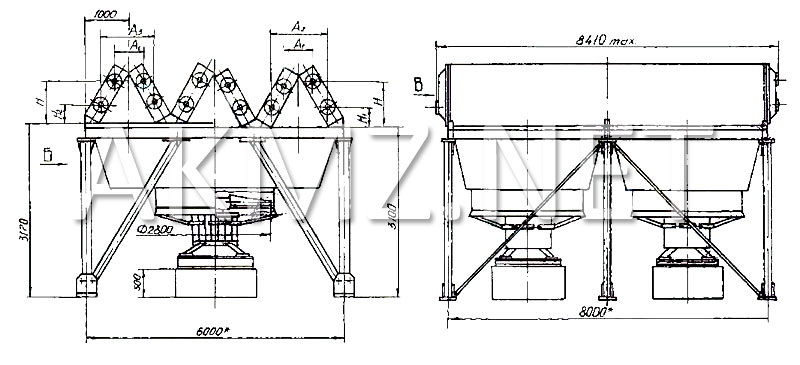

Аппарат воздушного охлаждения 2АВЗ-ДАппарат воздушного охлаждения 2АВЗ-Д предназначен для охлаждения и конденсации парообразных, газообразных и жидких сред в производствах нефтеперерабатывающей, нефтехимической и смежных отраслей промышленности. Аппарат состоит из шести трубных секций, собранных из биметаллических оребренных труб. Секции расположены в форме зигзага под острым углом друг к другу и к горизонтальной опорной площадке. Секции монтируются на металлической конструкции. На отдельной раме размещаются приводы с колёсами вентиляторов. Колёса вентиляторов, вращаясь в полости коллектора, прогоняют воздух через межтрубное пространство секций, охлаждают продукт. Аппарат по требованию заказчика комплектуется САУ или изготавливается с системой рециркуляции нагретого воздуха.

Технические характеристики:

  • Коэффициент оребрения труб: 9; 14,6; 20
  • Количество теплообменных секций: 6
  • Площадь поверхности теплообмена, м2: 3000-8400
  • Условное давление, МПа (кгс/смг): 0,6 (6); 1,6 (16); 2,5 (25); 4,0 (40); 6,3 (63)
  • Количество рядов труб в секции: 4; 6
  • Длина труб в секции, м: 8
  • Диаметр колеса вентилятора, мм: 2800
  • Потребляемая мощность, кВт: 22, 30, 37
  • Тип электродвигателя: ВАСО4-30- 14ХЛ, ВАС04-22-14ХЛ, ВАС04-37-14ХЛ
  • Количество электродвигателей: 2

Габаритные, установочные и присоединительные размеры аппаратов 2АВЗ-Д:

Число рядов труб Число ходов по трубам Условный проход Ду, мм Основные присоединительные размеры аппарата, мм
Вход Выход А1 А2 А3 Н Н1 Н2
4 1 150 150 745 1540 1285 925 220 440
4 2 150 150 700 1540 - 940 220 -
4 2а 200 100 860 1565 - 805 200 -
4 4 100 100 555 1565 - 1065 200 -
4 4а 125 80 665 1575 - 970 190 -
4 8 80 80 465 1575 - 1140 190 -
6 1 200 200 760 1440 1240 970 260 465
6 2 200 200 725 1440 - 1010 260 -
6 2а 250 150 860 1460 - 870 235 -
6 4 125 125 615 1475 - 1125 225 -
6 4а 200 100 705 1480 - 1025 215 -
6 8 80 80 545 1490 - 1200 205 -

Вся выпускаемая продукция соответствует государственным стандартам и техническим условиям.

Уточнить условия производства аппаратов воздушного охлаждения 1АВЗ и 2 АВЗ-Д, а так же сформировать заказ Вы можете, обратившись к специалистам нашей компании.
