Котлы-утилизаторы

Общий вид котла-утилизатораООО "Асбестовский котельно-машиностроительный завод" производит котлы-утилизаторы промышленного назначения, предназначенные для технологических тепловых процессов.

Котел-утилизатор - это котел, у которого отсутствует собственная топочная камера. Принцип действия котла-утилизатора основан на использовании тепла, который образуется в процессе различных производственных процессов, таких как металлургическая и другие виды промышленности.

Паровые котлы-утилизаторы используют горячие газы с температурой от +350 до +400 °С - (работа с двигателем внутреннего сгорания), от +900 до +1500 °С - (работа с цементными и сталеплавильными печами).

Для небольшой производительности используют газотрубные котлы-утилизаторы или котлы с принудительной циркуляцией.

В нефтеперерабатывающей промышленностив в производственном цикле образуется угарный газ, который сжигают в котлах-утилизаторах с целью получения дополнительной электроэнергии. При сгорании газа образуется тепловая энергия и вода, пропускаемая через трубы превращается в пар.

Преимущества паровых котлов-утилизаторов:

  • Уменьшение выхлопа в атмосферу загрязняющих веществ
  • Снижение расходов на очистку газов
  • Более эффективное использование топлива

ООО "АКМЗ" производит котлы-утилизаторы из гладкотрубной и оребренной трубной частью.

Применение оребренных труб позволяет существенной повысить эффективность до 50% и снизить общий вес котла до 40%.

Котлы-утилизаторы нашли широко применяются в парогазовых установках, металлургическом производстве и нефтехимии.

Котлы-утилизаторы отличаются от паровых котлов и другого котельного оборудования тем, что они питаются энергией отработанных газов, которые образуются при сгорании топлива. Такие котлы развивают энергосберегающие технологии в производственных процессах и повышают КПД.

Котлы-утилизаторы конструктивно разделяются на котлы с естественной или принудительной циркуляцией, с барабаном или без барабана.

Квалифицированные проектировщики и технологи занимаются разработкой проектов котлов-утилизаторов любого типа по требованиям заказчика, а также вспомогательного котельного оборудования или запчастей к ним.

Кроме производства специалисты завода ООО "АКМЗ" проведут реконструкцию уже существующего котельного оборудования, а так же капитальный ремонт и все пуско-наладочные работы для котлов-утилизаторов.

Наш завод производит и поставляет уже законченные и готовые к монтажу блоки котлов-утилизаторов.

Виды котлов-утилизаторов:

  • Котлы-утилизаторы для утилизации тепла уходящих газов (общего назначения)
  • Котлы-утилизаторы для охлаждения газов за конверторами для черной металлургии
  • Котлы для утилизации тепла дымовых газов за мартеновскими и нагревательными печами
  • Котлы для охлаждения газов за конверторами для цветной металлургии
  • Котлы-утилизаторы для охлаждения газов за агрегатами аргонно-кислородного рафинирования стали
  • Котлы для охлаждения газов за печами первичной переработки нефти
  • Котлы для выработки пара за счет утилизации тепла за газовыми турбинами
  • Котлы для утилизации тепла за стекловаренными печами
  • Котлы-утилизаторы за дизелями и мотор-генераторами
  • Котлы-утилизаторы для сажевого производства
  • Котлы-утилизаторы за печами Ванюкова и кислородно-факельной плавки
  • Котлы-утилизаторы для установок сухого тушения кокса
  • Котлы для сжигания органической части осадка сточных вод
  • Котлы для охлаждения газов за электропечами
  • Котлы-утилизаторы для охлаждения газов за печами для производства губчатого железа

В зависимости от типа котлы-утилизаторы могут быть: паровые и водогрейные; оснащенные дожигающим устройством или без него; одного, двух или трех уровней давлений; вертикального и горизонтального профиля; подвесные и самоопорные.

Комплектующие для котлов-утилизаторов:

  • Радиационные поверхности нагрева, воспринимающие тепло от газов за счет излучения
  • Конвективные поверхности нагрева
  • Экономайзеры

Удобные подъездные Ж/Д пути и развязки, а так же большая производственная территория завода обеспечивают возможность быстрой и качественной сборки котлов-утилизаторов из отдельных произведенных элементов, с последующей погрузкой в Ж/Д вагоны и отправкой заказчику.

Чертежи котлов-утилизаторов:

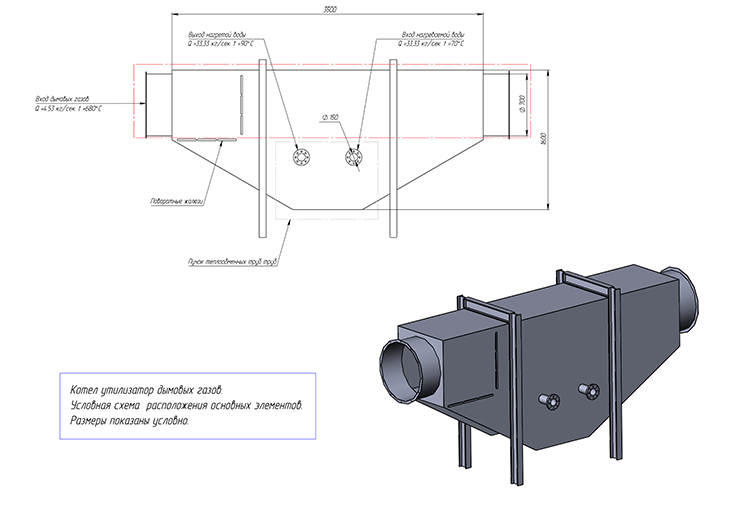

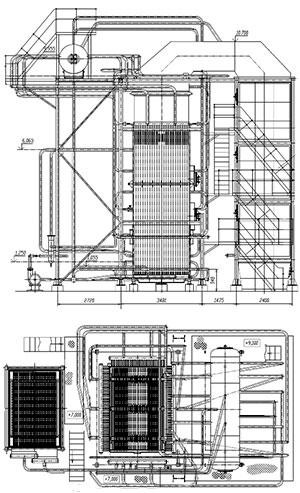

Чертеж котла-утилизатора КУ 1920 кВт
Чертеж котла-утилизатора КУ 1920 кВт

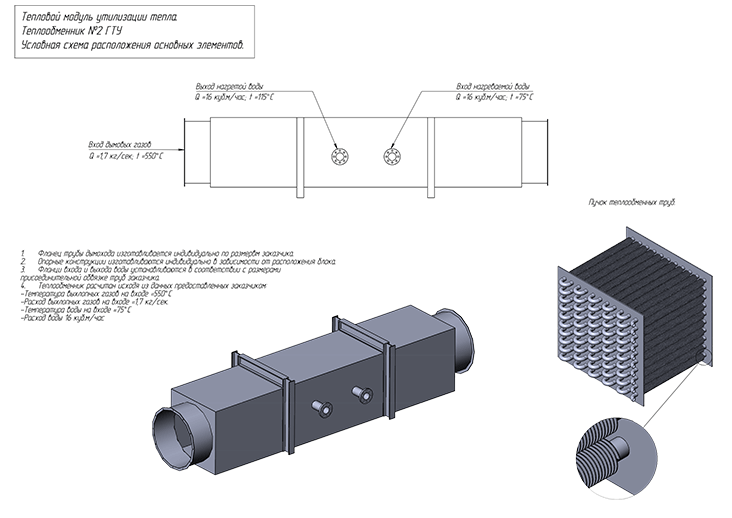

Чертеж теплового модуля для утилизации тепла ГТУ
Чертеж котла-утилизатора КУ 1920 кВт

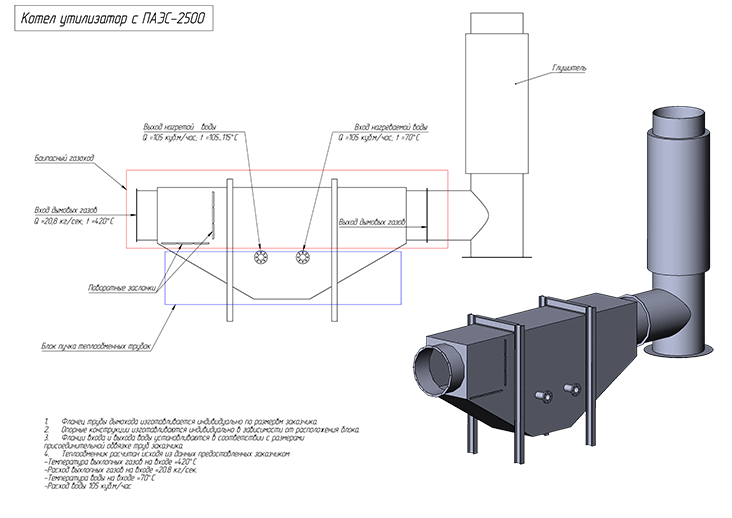

Чертеж котла-утилизатора с ПАЭС-2500
Чертеж котла-утилизатора КУ 1920 кВт
